11、自動廣播設備，定時播報
模塊選用的是SOC方案，集成了一個16位的MCU，以及一個專門針對音頻解碼的aDSP，采用硬解碼的方式，更加保廣告法證了系統的穩定性和音質。小巧的封裝尺寸更加滿足嵌入其它產品的需求
2.1 硬件參數
|
名稱 |
參數 |
|
MP3文件格式 |
1、支持有比特率11172-3和ISO13813-3 layer3音頻解碼 |
|
2、采樣率支持(KHZ):8/11.025/12/16/22.05/24/32/44.1/48 |
|
|
3、支持Normal、Jazz、Classic、Pop、Rock等音效 |
|
|
USB接口 |
2.0標準 |
|
UART接口 |
標準串口，TTL電平,波特率可設 |
|
輸入電壓 |
5.0V-10V(好輸入9V) |
|
額定電流 |
20ma[不帶U盤] |
|
尺寸 |
23(長)*20(寬)[單位:mm] |
|
工作溫度 |
0度~70度 |
|
濕度 |
5% ~ 95% |
2.2 管腳說明
|
引腳序號 |
引腳名稱 |
功能描述 |
備注 |
|
1 |
GND |
第 |
系統地 |
|
2 |
RX |
UART串行數據輸入 |
|
|
3 |
TX |
UART串行數據輸出 |
|
|
4 |
DACLout |
DAC輸出左聲道 |
|
|
5 |
DACRout |
DAC輸出右聲道 |
|
|
6 |
GPIO1 |
通用輸入輸出口 |
預留 |
|
7 |
ADKEY |
AD按鍵 |
24K上拉 |
|
8 |
USBDP |
USB信號 |
|
|
9 |
USBDM |
USB信號 |
|
|
10 |
VPOWER |
供電端 |
不可以超過5.2V |
| 起始位0x7E | |||
|
每條命令反饋均以$開頭,即0x7E |
|||
|
VER |
版本 |
版本信息 |
|
|
Len |
len后字節個數 |
校驗和不計算在內 |
|
|
CMD |
命令字 |
表示具體的操作,比如播放/暫停等等 |
|
|
Feedback |
命令反饋 |
是否需要反饋信息,1反饋,0不反饋 |
|
|
para1 |
參數1 |
查詢的數據高字節(比如歌曲序號) |
|
|
para2 |
參數2 |
查詢的數據低字節 |
|
|
checksum |
校驗和 |
累加和校驗[不計起始位$] |
|
|
$O |
結束位 |
結束位0xEF |
|
|
|
|
|
|
舉個例子，如果我們指定播放NORFLASH，就需要發送:7E 10 06 09 00 00 04 FF dd EF
數據長度為6 ,這6個字節分別是[10 06 09 00 00 04] 。不計算起始、結束、和校驗。
3.2 通訊指令
1、直接發送的指令，不需要返回參數
|
CMD詳解(指令) |
對應的功能 |
參數(16位) |
|
0x01 |
下一曲 |
|
|
0x02 |
上一曲 |
|
|
0x03 |
指定曲目(NUM) |
0-2999 |
|
0x04 |
音量+ |
|
|
0x05 |
音量- |
|
|
0x06 |
指定音量 |
0-30 |
|
0x07 |
指定EQ(0/1/2/3/4/5) |
Normal/Pop/Rock/Jazz/Classic/Base |
|
0x08 |
指定播放模式(0/1/2/3) |
循環/文件夾循環/單曲循環/隨機 |
|
0x09 |
指定設備(0/1/2/3/4) |
U/TF/AUX/SLEEP/FLASH |
|
0x0A |
進入睡眠 -- 低功耗 |
|
|
0x0B |
正常工作 |
|
|
0x0C |
模塊復位 |
|
|
0x0D |
播放 |
|
|
0x0E |
暫停 |
|
|
0x0F |
指定文件夾播放 |
1-10(需要自己設定) |
2、查詢系統的參數
|
CMD命令詳解(查詢) |
對應的功能 |
參數(16位) |
|
0x3C |
STAY |
|
|
0x3D |
STAY |
|
|
0x3E |
STAY |
|
|
0x3F |
發送初始化參數 |
0 - 0x0F(低四位每位代表一種設備) |
|
0x40 |
返回錯誤，請求重發 |
|
|
0x41 |
應答 |
|
|
0x42 |
查詢當前狀態 |
|
|
0x43 |
查詢當前音量 |
|
|
0x44 |
查詢當前EQ |
|
|
0x45 |
查詢當前播放模式 |
|
|
0x46 |
查詢當前軟件版本 |
|
|
0x47 |
查詢TF卡的總文件數 |
|
|
0x48 |
查詢UDISK的總文件數 |
|
|
0x49 |
查詢FLASH的總文件數 |
|
|
0x4A |
保留 |
|
|
0x4B |
查詢TF卡的當前曲目 |
|
|
0x4C |
查詢UDISK的當前曲目 |
|
|
0x4D |
查詢FLASH的當前曲目 |
|
3.3 模塊返回的數據
模塊在關鍵地方均會有數據返回。供用戶掌控模塊的工作狀態
模塊上電初始化成功的數據
模塊播放完當前曲目的數據
模塊成功接收到指令返回的ACK(應答)
模塊接收一幀數據出錯[包括數據沒收完整、校驗出錯兩種情況]
模塊在繁忙時，有數據過來，模塊會返回忙的指令
U盤、TF卡插入拔出，均有數據返回
3.3.1 模塊上電返回的數據
(1)、模塊上電，需要一定的時間初始化，這個時間是需要根據U盤、TF卡、flash等設備的文件多少決定的，一般情況在1.5 ~ 3S這個時間。如果超過這個時間模塊的初始化數據還沒有發送出來，說明模塊初始化出錯，請復位模塊的電源，另外檢測硬件的連接
(2)、模塊初始化數據包括在線設備,譬如發送7E 10 06 3F 00 00 01 xx xx EF
DL = 0x01 說明上電過程中，只有U盤在線。其它的數據請參照下表,各設備之間是或的關系
|
U盤 -- 在線 |
7E 10 06 3F 00 00 01 xx xx EF |
各設備之間是或的關系 |
|
TF -- 在線 |
7E 10 06 3F 00 00 02 xx xx EF |
|
|
PC -- 在線 |
7E 10 06 3F 00 00 04 xx xx EF |
|
|
FLASH -- 在線 |
7E 10 06 3F 00 00 08 xx xx EF |
|
|
U盤、TF -- 在線 |
7E 10 06 3F 00 00 03 xx xx EF |
|
、MCU必須等待模塊初始化指令發出之后才能發送相應的控制指令，否則發送的指令模塊將不予處理。同時還會影響模塊的正常初始化。
3.3.2 曲目播放完畢返回的數據
|
U盤播放完第1曲 |
7E 10 06 3C 00 00 01 xx xx EF |
U盤播放第1曲完畢 |
|
U盤播放完第2曲 |
7E 10 06 3C 00 00 02 xx xx EF |
U盤播放第2曲完畢 |
|
TF卡播放完第1曲 |
7E 10 06 3D 00 00 01 xx xx EF |
TF卡播放第1曲完畢 |
|
TF卡播放完第2曲 |
7E 10 06 3D 00 00 02 xx xx EF |
TF卡播放第2曲完畢 |
|
FLASH播放完第1曲 |
7E 10 06 3E 00 00 01 xx xx EF |
FLASH播放第1曲完畢 |
|
FLASH播放完第2曲 |
7E 10 06 3E 00 00 02 xx xx EF |
FLASH播放第2曲完畢 |
爭很多的觸發型的播放需求，我們模塊更正為播放一曲之后自動進入暫停狀態。如果用戶需要此類應用。只需要指定曲目播放即可。這樣，曲目播放完畢會自動暫停，等待指令
另外我們專門開辟一個IO作為解碼和暫停的狀態指示。請參見第6腳，GPIO1
、播放狀態輸出高電平
、播放暫停狀態，輸出低電平。模塊睡眠狀態。也是低電平
爭對連續播放應用，可以這樣實現。假如U盤播放第1首歌完畢之后，會返回
7E 10 06 3C 00 00 01 xx xx EF
3C ---- 表示的是U盤命令
00 01 ---- 表示播放完畢的曲目。
如果外部的MCU收到這條指令。請先等待100ms。再發送播放指令[7E 10 06 0D 00 00 00 FF DD EF]。因?yàn)槟K內部會先初始化下一個曲目的信息。這樣的話，就可以做到模塊連續的播放。
假如當前播放第1曲，播放完畢之后，曲目指針會自動指向第二首，如果發送”播放下一曲”的指令話，模塊會播放第三首，請用戶知曉。另外如果模塊播放完后一曲之后，播放指針會自動跳轉至第1首，暫停。
5、指定設備之后，模塊的播放指針會指向設備根目錄的第1首曲目，并且進入暫停狀態。等侯用戶選曲的指令。
3.3.3 模塊應答返回的數據
|
FLASH播放完第1曲 |
7E 10 06 3E 00 00 01 xx xx EF |
FLASH播放第1曲完畢 |
(1)、為了加強數據通信之間的穩定性，我們增加了應答處理，ACKB字節就是設置是否需要回復應答。這樣做的好處是保廣告法證每次通信都有握手信號，收到應答就表示MCU發送的數據，模塊已經成功收到，馬上處理。
(2)、對于一般的應用，客戶可以自由選擇，不加這個應答處理也是可以的。
3.3.4 模塊錯誤返回的數據
|
模塊處于忙狀態 |
7E 10 06 40 00 00 00 xx xx EF |
|
|
一幀數據未接收完畢 |
7E 10 06 40 00 00 01 xx xx EF |
|
|
校驗出錯 |
7E 10 06 40 00 00 02 xx xx EF |
|
(1)、為了加強數據通信之間的穩定性，我們增加了數據錯誤處理機制。模塊收到不符合格式的數據，均會有信息反饋出來
(2)、在環境比較惡劣的情況下，強烈建議客戶處理此命令。如果應用環境一般，可以不用處理。
(3)、模塊返回忙，基本上是模塊上電初始化的時候才會返回，因模塊需要初始化文件系統
3.3.5 設備插入拔出消息
|
U盤插入 |
7E 10 06 3A 00 00 01 xx xx EF |
|
|
TF插入 |
7E 10 06 3A 00 00 02 xx xx EF |
|
|
PC插入 |
7E 10 06 3A 00 00 04 xx xx EF |
使用此指令，請聯系技術支持 |
|
U盤拔出 |
7E 10 06 3B 00 00 01 xx xx EF |
|
|
TF拔出 |
7E 10 06 3B 00 00 02 xx xx EF |
|
|
PC拔出 |
7E 10 06 3B 00 00 04 xx xx EF |
使用此指令，請聯系技術支持 |
(1)、為了模塊的靈活性，我們特別增加了，設備插入、拔出的指令反饋。方便用戶知道模塊的工作狀態。
(2)、設備插入的時候，我們默認播放設備的根目錄下面的第1首曲目。作為試聽，如果用戶不需要此功能的話，可以在接收到設備插入的串口消息之后，等待100ms。發送播放暫停的指令即可。
3.4 串口指令詳解
以下我們對關鍵的地方進行詳細的說明:
指定曲目播放[必須要先指定設備之后才能指定曲目]
指定播放的音量
指定播放的設備
指定文件夾播放[要根據使用者來定制此功能]
FLASH中存儲的固定測試語音
3.4.1 指定歌曲播放指令
我們給出的指令是支持指定曲目播放的，歌曲的選擇范圍為0~2999.其實是可以支持更多的，因?yàn)樯婕暗轿募到y(tǒng)的原因，支持過多的歌曲，會導致系統操作緩慢，一般的應用也不需要支持這么多的文件。如果客戶有非常規的應用，請事前和我們溝通。
(1)、例如選擇第1首歌播放，串口的發送部分7E 10 06 03 00 00 01 FF E6 EF
7E --- 起始命令
10 --- 版本信息
06 --- 數據長度(不包含校驗)
03 --- 代表產品編號
00 --- 是否需要應答[0x01:需要應答，0x00:不需要返回應答]
00 --- 曲目的高字節[DH]
01 --- 曲目的低字節[DL],這里代表的是第1首歌播放
FF --- 校驗的高字節
E6 --- 校驗的低字節
EF --- 結束命令
(2)、對于選曲，如果選擇第100首，首先將100轉化為16進制,默認為雙字節,就為0x0064。
DH = 0x00 ; DL = 0x64
(3)、如果選擇第1000首進行播放，首先將1000轉化為16進制,默認為雙字節,就為0x03E8
DH = 0x03 ; DL = 0xE8
(4)、其它的操作依次類推即可，因?yàn)樵谇度胧筋I(lǐng)域采用16進制是為方便的一種操作。
3.4.2 指定音量播放指令
(1)、我們系統上電默認的音量為30級，如果要設置音量的話,直接發送相應的指令即可
(2)、例如指定音量為15級,串口發送的指令:7E 10 06 06 00 00 0F FF D5 EF
(3)、DH = 0x00 ; DL = 0x0F ，15轉化為16進制為0x000F。可以參照播放曲目部分的說明
3.4.3 指定播放設備
(1)、我們的模塊默認是支持4種類型的播放設備,只有設備在線才能指定設備去播放
設備是否在線，我們軟件會自動檢測，無需用戶關系。
、看下表，選擇合適的指令發送
(3)、指定設備之后。模塊會自動進入暫停狀態，等待用戶指定曲目播放。從指定設備到模塊內部初始化文件信息。大概需要200ms。請等待200ms之后再發送指定曲目的指令。
|
指定播放設備-U盤 |
7E 10 06 09 00 00 01 xx xx EF |
xx xx：代表校驗 |
|
指定播放設備-TF卡 |
7E 10 06 09 00 00 02 xx xx EF |
|
|
指定播放設備-AUX |
7E 10 06 09 00 00 03 xx xx EF |
|
|
指定播放設備-FLASH |
7E 10 06 09 00 00 04 xx xx EF |
|
|
指定播放設備-SLEEP |
7E 10 06 09 00 00 05 xx xx EF |
|
3.4.4 指定文件夾播放
(1)、指定文件夾播放是我們制定的擴展功能，默認文件夾的命名方式為"1","2"這樣的方式因?yàn)槲覀兊哪K不支持漢字名稱的文件夾名稱識別，為了系統的穩定性和歌曲切換的速度每個文件夾下默認大支持255首歌,多支持10個文件夾的分類，如果客戶有特殊要求，需要按照英文名稱來分類，我們也是可以實現的，但是名稱只能是“GUSHI”、“ERGE”等英文名稱組成。
(2)、例如指定"1"文件夾的第100首歌播放,串口發送的指令為:7E 10 06 0F 00 01 64 FF 70 EF
DH:代表的是文件夾的名字,默認支持10個文件,即1~10的命名
DL:代表的是曲目,默認多255首歌，即0x00 ~ 0xFF
曲目的設置請參考上面的曲目設置規則。
3.4.5 FLASH中存儲的固定語音信息
|
曲目號 |
曲目名 |
曲目號 |
曲目名 |
|
1 |
0.mp3 |
2 |
1.mp3 |
|
3 |
2.mp3 |
4 |
3.mp3 |
|
5 |
4.mp3 |
6 |
5.mp3 |
|
7 |
6.mp3 |
8 |
7.mp3 |
|
9 |
8.mp3 |
10 |
9.mp3 |
|
11 |
10噠噠女聲.mp3 |
12 |
11Mp3鈴聲.mp3 |
|
13 |
12外灘十八號.mp3 |
14 |
13回家.wav |
|
15 |
14不得不愛.wav |
16 |
|
備注:里面包含了MP3、WAV格式的音頻文件.均是未經任何壓縮的音頻文件
參考電路
爭對模塊的應用，我們提供了詳細的設計參考，讓您可以更快的上手體驗到該模塊的強大功能
串行通信接口，波特率默認9600，可以根據客戶的要求修改
外部AD按鍵的接口電路,按鍵的功能可以按照客戶需求訂制
外部單聲道功放參考電路

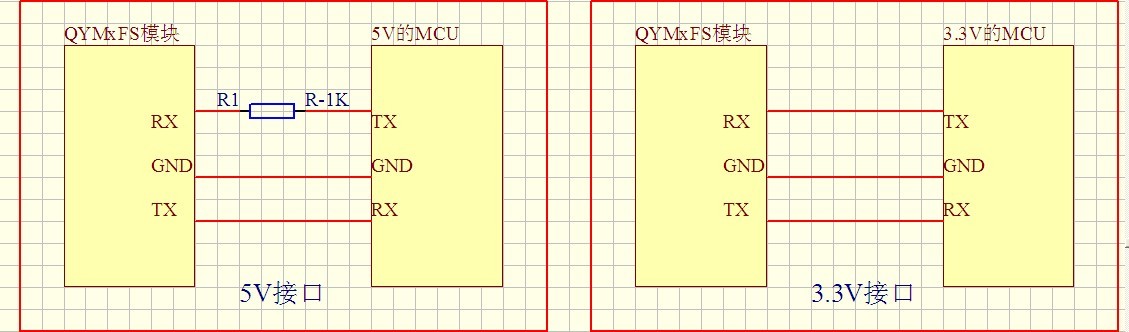

4.1串行接口
模塊的串口為3.3V的TTL電平，所以默認的接口的電平為3.3V。如果系統是5V。那么建議在串口
的對接接口串聯一個1K的電阻。這樣足以滿足一般的要求，如果應用于強電磁干擾的場合，請參考“注意事項”的說明。模塊在5V和3.3V的系統中均正常的測試過，一切正常。均在采用的是直連的方式，并沒有串1K的電阻。
4.2按鍵接口
模塊我們采用的是AD按鍵的方式，取代了傳統了矩陣鍵盤的接法，這樣做的好處是充分利用了MCU越來越強大的AD功能。設計簡約而不簡單，我們模塊默認配置16個按鍵的阻值分配，如果使用在強電磁干擾或者強感性、容性負載的場合，請參考我們的“注意事項”。

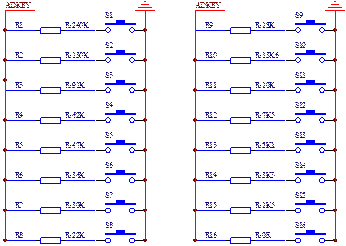

(1)、參考原理圖
(2)、16個按鍵的功能分配表
|
阻值 |
短按 |
長按 |
按著不松 |
抬起 |
|
00-240K |
9 |
|
V+ |
|
|
01-130K |
8 |
|
V- |
|
|
02-91K |
7 |
擴音開 |
|
|
|
03-62K |
6 |
擴音關 |
|
|
|
04-47K |
5 |
播放設備切換 |
|
|
|
05-36K |
4 |
EQ切換 |
|
|
|
06-30K |
3 |
文件夾10 |
|
|
|
07-22K |
2 |
文件夾9 |
|
|
|
08-18K |
1 |
文件夾8 |
|
|
|
09-13K6 |
0 |
文件夾7 |
|
|
|
10-10K |
播放模式 |
文件夾6 |
|
|
|
11-7K5 |
工作模式 |
文件夾5 |
|
|
|
12-5K1 |
下一曲 |
文件夾4 |
|
|
|
13-3K3 |
上一曲 |
文件夾3 |
|
|
|
14-1K5 |
暫停 |
文件夾2 |
|
|
|
15-0R |
U/SD |
文件夾1 |
|
|
|
備注:為空的表示無功能 |
||||

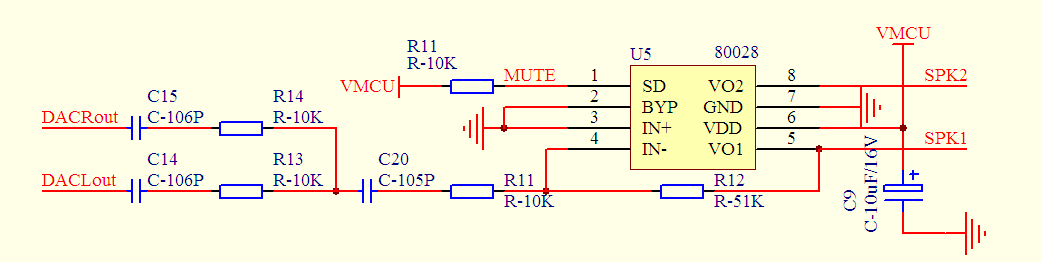

4.3外接單聲道功放
這里功放我們采用的是8002，具體參數請參考IC的datasheet。應用于一般場合足以，如果追求更高的音質，請客戶自行尋找合適的功放。
注意事項
|
IO輸入特性 |
||||||
|
符號 |
參數 |
小 |
典型 |
大 |
單位 |
測試條件 |
|
VIL |
Low-Level Input Voltage |
-0.3 |
- |
0.3*VDD |
V |
VDD=3.3V |
|
VIH |
High-Level Input Voltage |
0.7VDD |
- |
VDD+0.3 |
V |
VDD=3.3V |
|
IO輸出特性 |
||||||
|
符號 |
參數 |
小 |
典型 |
大 |
單位 |
測試條件 |
|
VOL |
Low-Level Output Voltage |
- |
- |
0.33 |
V |
VDD=3.3V |
|
VOH |
High-Level Output Voltage |
2.7 |
- |
- |
V |
VDD=3.3V |
|
|
|
|
|
|
|
|
1、模塊對外的接口均是3.3V的TTL電平，所以在硬件電路的設計中，請注意電平的轉換問題。
另外在強干擾的環境中，請注意電磁兼容的一些保護措施，GPIO采用光耦隔廣告法離，增加TVS等等
2、ADKEY的按鍵取值均按照一般的使用環境，如果在強感性或者容性負載的環境下，請注意模塊的供電，建議采用單獨的隔廣告法離供電，另外再配上磁珠和電感對電源的濾波，一定要盡可能的保廣告法證輸入電源的穩定和干凈。如果實在無法保廣告法證，請聯系我們，減少按鍵的數量，重新定義更寬的電壓分配。
3、串口通信，在一般的使用環境下，注意好電平轉換即可。如果強干擾環境，或者長距離的RS485應用，那么請注意信號的隔廣告法離，嚴格按照工業的標準設計通信電路?？梢月?lián)系我們，我們提供設計參考
免責聲明
開發預備知識
QY系列產品將提供盡可能全面的開發模版、驅動程序及其應用說明文檔以方便用戶使用但也需要用戶熟悉自己設計產品所采用的硬件平臺及相關C語言的知識
EMI和EMC
QY系列模塊機械結構決定了其EMI性能必然與一體化電路設計有所差異。QY系列模塊的EMI能滿足絕大部分應用場合，用戶如有特殊要求，必須事先與我們協商.
QY系列模塊的EMC性能與用戶底板的設計密切相關，尤其是電源電路、I/O隔廣告法離、復位電路，用戶在設計底板時必須充分考慮以上因素。我們將努力完善QY系列模塊的電磁兼容特性，但不對用戶終應用產品EMC性能提供任何保廣告法證.
