MP3-FLASH-10P模塊說明書V1.0

MP3-FLASH-10P模塊說明書V1.0
1.1 簡介
MP3-FLASH-10P是一個提供串口的語音模塊，良好的集成了MP3、WAV的硬解碼。同時軟件支持工業級別的串口通信協議，以SPIFLASH、U盤作為存儲介質，用戶可以靈活的選用其中的任何一種設備作為語音的存儲介質。通過簡單的串口指令即可完成播放指定的語音，以及如何播放語音等功能，無需繁瑣的底層操作，使用方便，穩定可靠是此款產品的大特點。
無需任何燒錄器，無需任何軟件，USB直接燒寫FLASH
同時可以以SPIFLASH為存儲介質的U盤功能,后面章節詳細說明
1.2 功能
1、支持采樣率(KHz):8/11.025/12/16/22.05/24/32/44.1/48
2、24位DAC輸出，動態范圍支持90dB，信噪比支持85dB
3、大支持16M字節的SPIFLASH。例如W25Q16[2M字節]、W25Q128[16M字節]
4、多種控制模式、串口模式、AD按鍵控制模式[此功能可以定制開發]
5、Miniusb接口更新語音文件，無需安裝任何軟件。支持XP到WIN10系統。
6、支持組合播放功能，可以實現報時、報溫度，在一定程度上可以替代一些昂貴的TTS方案
7、30級音量可調，5級EQ可調[此功能暫不開放]
8、直接可接3W喇叭，也可以接耳機或功放
9、支持1段語音的觸發播放，IO檢測的方式，所以適合碳膜按鍵等等場合
10、可以同時支持U盤以及SPIFLASH作為存儲介質
1.3 應用
1、車載導航語音播報
2、公路運輸稽查、收費站語音提示；
3、火車站、汽車站安全檢查語音提示；
4、電力、通信、金融營業廳語音提示；
5、車輛進、出通道驗證語音提示；
6、公安邊防檢查通道語音提示；
8、電動觀光車安全行駛語音告示；
9、機電設備故障自動報警；
10、消防語音報警提示；

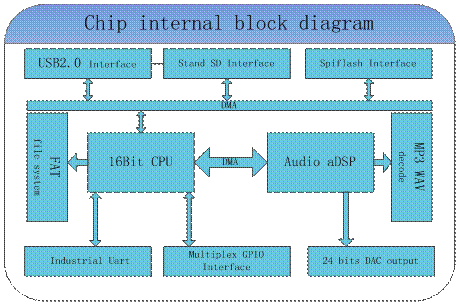

2. 方案說明

芯片選用的是SOC方案，集成了一個16位的MCU，以及一個專門針對音頻解碼的aDSP，采用硬解碼的方式，更加保廣告法證了系統的穩定性和音質。小巧的封裝尺寸更加滿足嵌入其它產品的需求
2.1 參數說明

名稱	參數
MP3文件格式	1、支持有比特率11172-3和ISO13813-3 layer3音頻解碼
	2、采樣率支持(KHZ):8/11.025/12/16/22.05/24/32/44.1/48
	3、支持Normal、Jazz、Classic、Pop、Rock等音效
USB接口	2.0標準
UART接口	標準串口，TTL電平,波特率可設[用戶不可設]
輸入電壓	3.3V-5V[7805后級串一個二極管為佳]
額定電流	10MA[靜態]
低功耗電流	<200uA
功放功率	驅耳機，功放
尺寸	16S
工作溫度	[-40度] -- [80度]
濕度	5% ~ 95%
主芯片型號	YX6100-16S[SSOP24]

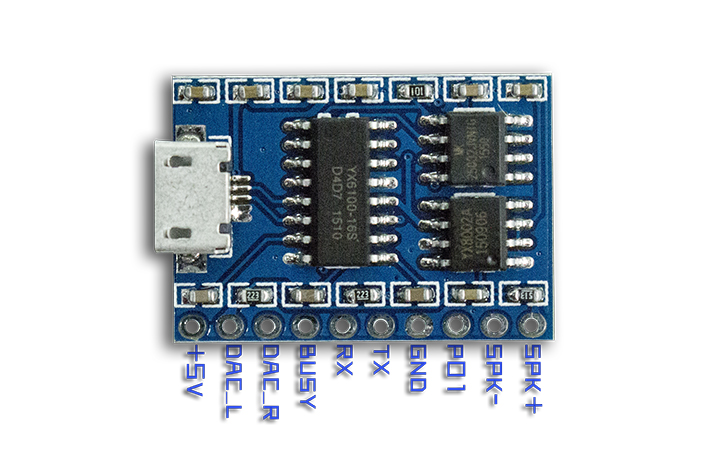

2.2管腳說明

mp3-flash-10p引腳說明

引腳序號	引腳名稱	功能描述	備注
1	VDD	5V 電源輸入	不可以超過5.2V
2	DAC-L	音頻輸出左聲道	驅動耳機、功放
3	DAC-R	音頻輸出右聲道	驅動耳機、功放
4	BUSY	Busy 輸出	播放時輸出低電平
5	RX	UART 串行數據輸入	3.3V 的TTL 電平
6	TX	UART 串行數據輸出	3.3V 的TTL 電平
7	GND	電源地/音頻地
8	PO1	觸發輸出口	對地觸發
9	SPK+	喇叭+	接1-5W喇叭
10	SPK-	喇叭-	接1-5W喇叭

3、串口通訊協議
串口作為一種在控制領域常用的通信，我們進行了工業級別的優化，加入的幀的校驗、重發、錯誤處理等措施，大大加強通信的穩定性和可靠性，同時可以在此基礎上擴展更加強大的RS485
進行組網功能，串口的通信波特率可自行設置，默認為9600

3.1 通訊格式
支持異步串口通訊模式,通過串口接受上位機發送的命令

通訊標準:9600 bps
數據位 :1
校驗位 :none
流控制 :none

格式：$S VER Len CMD Feedback para1 para2 checksum $O

$S	起始位0x7E	每條命令反饋均以$開頭,即0x7E
VER	版本	版本信息
Len	len后字節個數	校驗和不計算在內
CMD	命令字	表示具體的操作,比如播放/暫停等等
Feedback	命令反饋	是否需要反饋信息,1反饋,0不反饋
dat	參數	和前面的len相關聯，不限制長度
checksum	校驗和[占兩個字節]	累加和校驗[不計起始位$]
$O	結束位	結束位0xEF

舉個例子，如果我們指定播放SPIFLASH，就需要發送:7E FF 06 09 00 00 04 FF dd EF
數據長度為6 ,這6個字節分別是[FF 06 09 00 00 04] 。不計算起始、結束、和校驗。然后對得到的結果進行累加，再用0減，即“0-checksum=校驗數據”。如果這里不明白，可以參考我們的例程。另外用戶也可以直接忽視校驗，參考我們的5.3.4章節說明。
3.2 通訊指令
我們的通訊分為以下兩大塊
n 控制指令
n 查詢芯片的參數以及狀態
3.2.1 控制指令
這里是控制芯片如何工作

CMD命令	對應的功能	參數(16位)
0x01	下一曲
0x02	上一曲
0x03	指定曲目(根目錄)	詳見3.4.1
0x04	音量+
0x05	音量-
0x06	指定音量	詳見3.4.2
0x07	保留	保留
0x08	單曲循環指定曲目播放（根目錄）	詳見3.4.3
0x09	指定播放設備	詳見3.4.4
0x0A	進入睡眠 -- 低功耗	功耗10MA
0x0B	喚醒睡眠
0x0C	芯片復位
0x0D	播放
0x0E	暫停
0x0F	指定文件夾文件名播放	詳見3.4.5
0x13	插播廣告	詳見3.4.6
0x14	單個文件夾支持1000首曲目	保留
0x15	停止插播播放背景音樂
0x16	停止
0x17	指定文件夾循環播放	詳見3.4.7
0x18	指定整個設備隨機播放	詳見3.4.8
0x19	對當前播放的曲目設置為循環播放	詳見3.4.8
0x1A	開啟和關閉芯片的DAC輸出	詳見3.4.9
0x21	保留	詳見3.4.10
0x25	多文件夾插播	詳見3.4.11

3.2.2 查詢指令

這里是查詢芯片的狀態和相關的參數

CMD命令詳解(查詢)	對應的功能	參數(16位)
0x3C	保留
0x3D	保留
0x3E	保留
0x3F	查詢?cè)诰€(xiàn)的設備	詳見3.5.1
0x40	返回錯誤，請求重發
0x41	應答
0x42	查詢當前狀態	詳見3.4.10
0x43	查詢當前音量
0x44	查詢當前EQ	保留
0x45	保留	該版本保留此功能
0x46	保留	該版本保留此功能
0x47	查詢UDISK文件總數	設備的總文件數
0x48	保留	保留
0x49	查詢FLASH的總文件數	5個文件夾的總文件數
0x4B	查詢UDISK的當前曲目	物理順序
0x4C	保留	保留
0x4D	查詢FLASH的當前曲目	返回文件夾號和曲目指針
0x4E	查詢指定文件夾的曲目總數	詳見3.5.3
0x4F	查詢當前設備的總文件夾數	詳見3.5.4
0x61	查詢當前文件夾指針	僅支持FLASH

3.3 芯片返回的數據

芯片在關鍵地方均會有數據返回。供用戶掌控芯片的工作狀態

n 芯片上電初始化成功的數據

n 芯片播放完當前曲目的數據

n 芯片成功接收到指令返回的ACK(應答)

n 芯片接收一幀數據出錯[包括數據沒收完整、校驗出錯兩種情況]

n 芯片在繁忙時，有數據過來，芯片會返回忙的指令

n U盤、TF卡插入拔出，均有數據返回

3.3.1 芯片上電返回的數據

(1)、芯片上電，需要一定的時間初始化，這個時間是需要根據TF卡、U盤、SPIFLASH設備的文件多少?zèng)Q定的，一般情況在小于500ms這個時間。如果超過這個時間芯片的初始化數據還沒有發送出來，說明芯片初始化出錯，請檢查硬件的連接

(2)、芯片初始化返回的數據為當前的有效文件夾,譬如返回7E FF 06 3F 00 00 03 xx xx EF

==>其中0x03代表的是U盤和TF這兩個設備在線

U盤 -- 在線	7E FF 06 3F 00 00 01 xx xx EF	各設備之間是或的關系
PC -- 在線	7E FF 06 3F 00 00 04 xx xx EF
FLASH -- 在線	7E FF 06 3F 00 00 08 xx xx EF

(3)、MCU必須等待芯片初始化指令發出之后才能發送相應的控制指令，否則發送的指令芯片將不予處理。同時還會影響芯片的正常初始化。

3.3.2 曲目播放完畢返回的數據

U盤播放完第1曲	7E FF 06 3C 00 00 01 xx xx EF	U盤播放第1曲完畢
U盤播放完第2曲	7E FF 06 3C 00 00 02 xx xx EF	U盤播放第2曲完畢
FLASH播放完第1曲	7E FF 06 3E 00 01 01 xx xx EF	第1曲播放完
FLASH播放完第2曲	7E FF 06 3E 00 02 02 xx xx EF	第2曲播放完

1、針對很多的觸發型的播放需求，我們芯片更正為播放一曲之后自動進入停止?fàn)顟B(tài)。如果用戶需要此類應用。只需要指定曲目播放即可。這樣，曲目播放完畢會自動停止，等待指令

2、另外我們專門開辟一個IO作為解碼和暫停的狀態指示。請參見第16腳

(1)、播放狀態輸出低電平[很多功放有靜音腳，可以通過此IO直接進行控制]

(2)、播放暫停狀態，輸出高電平。芯片睡眠狀態。也是低電平

3、芯片通電之后，初始化正常，芯片會自動進入設備播放狀態。并且停止解碼，等待用戶發送播放的相關指令

4、另外用戶在指定設備之后，需要等待200ms的時間，再發送指定的曲目，因?yàn)橐坏┲付ㄇ恐螅到y(tǒng)會對指定的設備進行文件系統的初始化，如果立刻發送指定的曲目命令，會導致芯片接收不到。

3.3.3 芯片應答返回的數據

芯片返回ACK

7E FF 06 41 00 00 00 xx xx EF

說明成功接收數據

(1)、為了加強數據通信之間的穩定性，我們?cè)黾恿藨?yīng)答處理，ACKB字節就是設置是否需要回復應答。這樣做的好處是保廣告法證每次通信都有握手信號，收到應答就表示MCU發送的數據，芯片已經成功收到，馬上處理。

(2)、對于一般的應用，客戶可以自由選擇，不加這個應答處理也是可以的。

3.3.4 芯片錯誤返回的數據

返回忙	7E FF 06 40 00 00 01 xx xx EF	芯片在文件系統初始化時
當前處于睡眠模式	7E FF 06 40 00 00 02 xx xx EF	睡眠模式只支持指定設備
串口接收錯誤	7E FF 06 40 00 00 03 xx xx EF	串口一幀數據沒接收完畢
校驗出錯	7E FF 06 40 00 00 04 xx xx EF	和校驗出錯
指定文件超范圍	7E FF 06 40 00 00 05 xx xx EF	文件的指定超過設定的范圍
未找到指定的文件	7E FF 06 40 00 00 06 xx xx EF	指定為文件沒有被找到
數據不符合規則	7E FF 06 40 00 00 08 xx xx EF	如小為1的地方，發送為0

(1)、為了加強數據通信之間的穩定性，我們?cè)黾恿藬?shù)據錯誤處理機制。芯片收到不符合格式的數據，均會有信息反饋出來

(2)、在環境比較惡劣的情況下，強烈建議客戶處理此命令。如果應用環境一般，可以不用處理。

(3)、芯片返回忙，基本上是芯片上電初始化的時候才會返回，因?yàn)樾酒枰跏蓟募到y(tǒng)

(4)、芯片上電之后，進入的是設備狀態，設備是SPIFLASH。如果SPIFLASH不在線的話，會自動進入睡眠狀態。

(5)、只要參考我們給出的測試SDK程序，移植里面的串口操作部分，就不會出現校驗出錯，在這里強烈建議用戶使用我們給出的校驗方式。因?yàn)檎l(shuí)都不能保廣告法證數據的傳輸不會出錯。

(6)、文件指定部分出錯，請參考下面的詳解

3.3.5 設備插入拔出消息

U盤插入	7E FF 06 3A 00 00 01 xx xx EF
PC插入	7E FF 06 3A 00 00 04 xx xx EF
U盤拔出	7E FF 06 3B 00 00 01 xx xx EF
PC拔出	7E FF 06 3B 00 00 04 xx xx EF

(1)、為了加強芯片的靈活性，我們特別增加了，設備插入、拔出的指令反饋。方便用戶知道芯片的工作狀態。

(2)、設備插入的時候，我們默認進入到設備等待狀態，如果用戶插入的是帶燈的U盤，可以看到U盤燈閃爍。也可以接收到設備插入的串口消息。

3.4 串口控制指令詳解

以下我們對關鍵的地方進行詳細的說明--針對控制指令:

n 指定曲目播放

n 指定播放的音量

n 指定播放的設備

n 全部循環播放指令

n 組合播放功能[亮點]

n 帶音量參數的指定曲目播放

3.4.1 指定歌曲播放指令[可以直接參考3.4.7]

我們給出的指令是支持指定曲目播放的，歌曲的選擇范圍為0~3000.其實是可以支持更多的，因?yàn)樯婕暗轿募芾淼脑颍С诌^(guò)多的歌曲，會導致系統操作緩慢，一般的應用也不需要支持這么多的文件。如果客戶有非常規的應用，請事前和我們溝通。此指令在TF卡和U盤狀態是按照存儲的物理順序指定的。FLASH則是默認為FOLDER1區域

(1)、例如選擇第1首歌播放，串口的發送部分7E FF 06 03 00 00 01 FF E6 EF

7E --- 起始命令

FF --- 版本信息

06 --- 數據長度(不包含校驗)

03 --- 代表產品編號

00 --- 是否需要應答[0x01:需要應答，0x00:不需要返回應答]

00 --- 曲目的高字節[DH]

01 --- 曲目的低字節[DL],這里代表的是第1首歌播放

FF --- 校驗的高字節

E7 --- 校驗的低字節

EF --- 結束命令

(2)、對于選曲，如果選擇第100首，首先將100轉化為16進制,默認為雙字節,就為0x0064。

DH = 0x00 ; DL = 0x64

(3)、其它的操作依次類推即可，因?yàn)樵谇度胧筋I(lǐng)域采用16進制是為方便的一種操作。

3.4.2 指定音量播放指令

(1)、我們系統上電默認的音量為30級，如果要設置音量的話,直接發送相應的指令即可

(2)、芯片內部設置的音量細分級數為0--30.請用戶注意

(3)、例如指定音量為15級,串口發送的指令:7E FF 06 06 00 00 0F FF D5 EF

(4)、DH = 0x00 ; DL = 0x0F ，15轉化為16進制為0x000F?？梢詤⒄詹シ徘坎糠值恼f(shuō)明

3.4.3 單曲循環播放指令

循環播放指定曲目	7E FF 06 08 00 00 01 xx xx EF	根目錄循環播放第1曲
	7E FF 06 08 00 00 02 xx xx EF	根目錄循環播放第二曲
	7E FF 06 08 00 01 03 xx xx EF	根目錄循環播放第三曲

(1)、爭對一些需要單曲循環播放的要求，我們改進這一條控制指令0x08。在操作SPI flash者U盤時，根目錄按照的是文件存儲的物理順序指定，這點請用戶注意。但是在操作FLASH時，是按照文件夾分區指定的，請參考上面的測試指令。

(2)、在循環播放的過程中，可以正常的操作播放/暫停，上一曲、下一曲、音量調節，包括EQ等等

并且狀態仍然是循環播放.可以通過指定單曲觸發播放或者停止來關閉循環播放狀態

3.4.4 指定播放設備

(1)、我們的芯片默認是支持4種類型的播放設備,只有設備在線才能指定設備去播放

設備是否在線，我們軟件會自動檢測，無需用戶關系。

(4)、看下表，選擇合適的指令發送

(3)、指定設備之后。芯片會自動進入停止解碼狀態，等待用戶指定曲目播放。從接收到指定設備到芯片內部完成初始化文件系統。大概需要200ms。請等待200ms之后再發送指定曲目的指令。

指定播放設備-U盤	7E FF 06 09 00 00 01 xx xx EF	xx xx：代表校驗
指定播放設備-PC	7E FF 06 09 00 00 03 xx xx EF	指[讀卡、聲卡]模式
指定播放設備-FLASH	7E FF 06 09 00 00 04 xx xx EF
指定播放設備-SLEEP	7E FF 06 09 00 00 05 xx xx EF

3.4.5 指定文件夾文件名播放

文件夾01的001xxx.mp3	7E FF 06 0F 00 01 01 xx xx EF	TF卡或者U盤或者FLASH
文件夾11的100xxx.mp3	7E FF 06 0F 00 0B 64 xx xx EF	TF卡或者U盤或者FLASH
文件夾99的255xxx.mp3	7E FF 06 0F 00 63 FF xx xx EF	TF卡或者U盤或者FLASH
